JAEWON連接器MIL-DTL-5015系列航空插頭
JAEWON 電連接器在電信號，測試與地面支持系統表現性能，在外環境快速變化時，其機械性能與物理參數不會隨之改變。

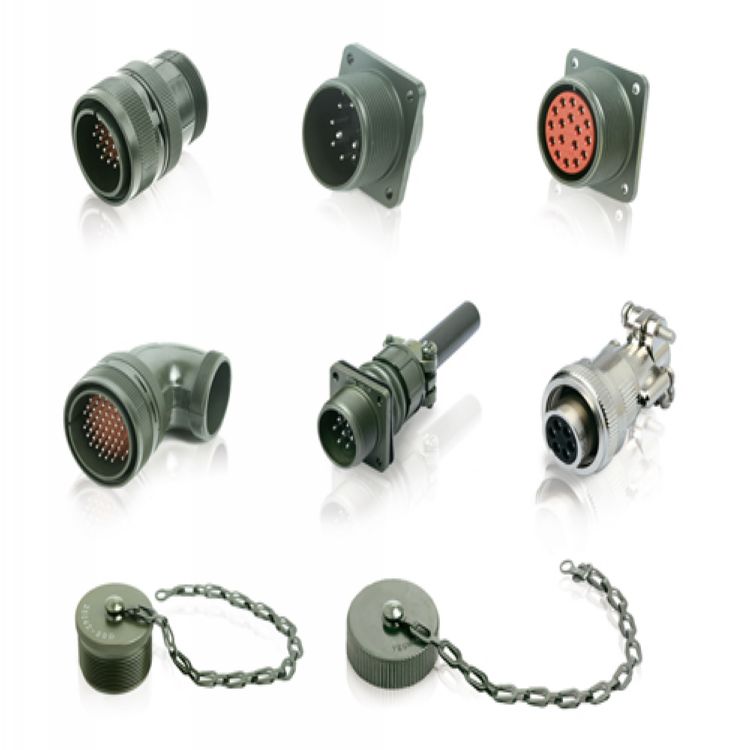

JAEWON圓形航空插頭外殼材質為鋁合金，表面鍍鋅，并經絡酸鹽表面處理，具有導電性與耐腐蝕性。公針與母針材質均為銅合金，表面鍍銀。插芯材質為彈性合成橡膠，具有耐絕緣強度，耐彎，防振。這種設計能為公針或者母針提供抗壓。
JAEWON連接器符合MIL-C-5015所有的要求，適應用于振動、潮濕、壓力或者氣候惡劣的場合，配有拉抗的后護件。
產品規格
材質 | 外殼表面處理 | |
?????外殼 ?????端子 ?????插芯 | 鋁合金 銅或銅合金 塑料或橡膠 | 鍍鋅 鍍銀 |
?
產品性能
絕緣阻抗 工作溫度 插拔次數 | 5,000Millohms(25℃) -55℃~125℃ ≥500次 |
?
?????????????????????????????耐電壓 | |||
服務等級 | ??測試電壓 ??AC(rms) | ??????????????工作電壓 | |
?????AC(直流) | ???DC（交流） | ||
??????Inst ???????A ???????D ???????E ???????B ???????C | ???1,000 ???2,000 ???2,800 ???3,500 ???4,500 ???7,000 | ??????200 ??????500 ??????900 ?????1,250 ?????1,750 ?????3,000 | ???200 ???700 ???1,250 ???1,750 ???2,450 ???4,200 |
?
???????????????????????????端子插入力與分離力 | |||
端子尺寸 | 最小分離力 | 最大平均插入力 | 最大插入力 |
#16 #12 #8 #4 #0 | ?????????2 ?????????3 ?????????5 ?????????10 ?????????15 | ????????24 ????????24 ?????????- ?????????- ?????????- | ??????30 ??????30 ??????160 ??????240 ??????320 |
?
端子尺寸 | 電流等級 | 端子阻抗 | 線徑范圍 | |||||
端子尺寸 | 插針直徑 | 焊接端子直徑 | 測試電流 | 電壓差 | 線徑 | 電線截面積 | 絕緣體外徑 | |
?#16 ?#12 ?#8 ?#4 ?#0 | ?1.6 ?2.4 ?3.6 ?5.7 ?9.1 | ??1.9 ??3.0 ??5.4 ??8.4 ??12.2 | ??13A ??23A ??46A ??80A ?150A | ?13A ?23A ?46A ?80A 150A ? | ?49 ?42 ?26 ?23 ?21 | #20~#16 #14~#12 #10~#8 #6~#4 #2~#0 | ?≤1.3 ≤3.5 ≤8.0 ≤22.0 ≤50.0 | ?1.7~3.3 ?2.9~4.3 ?4.2~6.4 ?7.0~9.4 10.6~14.0 |
